建筑给排水工程中防水套管应用技术探讨

给排水工程的主要作用体现在将城区内的生活污水、工业废水和天然降水及时有效地排除，避免污水和暴雨积水对城市造成严重危害，同时实现对污水回收及净化再生的作用，确保水资源正常循环利用。由此可见，一套科学有效地给排水系统在城市的合理配置，将会对城市投资环境进行极大改善，并增强城市核心竞争力。从目前城市建设的现状来看，给水不足、排水不畅已经严重影响到城市的形象及市民的生活，基于此，相关部门及施工企业需要从根本出发，对给排水问题进行有效解决，防水套管作为给排水工程施工的重要技术，该技术的应用不仅能够提高给排水工程施工的整体质量，还能为城市发展提供强有力的保障。

一、防水套管的概况

防水套管又叫穿墙套管，穿墙管。柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物，套管部分加工完成后，在其外壁均刷底漆一遍(底漆包括樟丹或冷底子油)。防水套管分为刚性防水套管和柔性防水套管。两者主要是使用的地方不一样，柔性防水套管主要用在人防墙，水池等要求很高的地方，刚性防水套管一般用在地下室等管道需穿管道地位置。

防水套管按照结构形式可分为柔性防水套管、刚性防水套管和刚性防水翼环三种类型。柔性防水套管一般用于水池上各种水泵的进水口，在安装完成后允许有少量的变形，柔性防水套管露出外墙体有一翼环，翼环与外墙之间的缝隙用柔性填缝料填充，套管中部有一翼环，内墙侧翼盘通过螺母，螺柱与法兰盘连接，法兰压盖压紧防水。套管与穿墙管道之间的缝隙采用挡圈、密封圈及柔性填料填充;而刚性防水套管常常用于地下室外墙和水池上，这类地方需要有管道的穿墙，有利于墙体的防水;刚性防水套管时钢管外加翼环，装于墙内，用于一般管道穿墙，利于墙体的防水。

在选择防水套管时，如果考虑墙体两面的防水性能，优先选用柔性防水套管，如果仅仅考虑管道的穿墙，不考虑穿墙后，墙体两面的防水性能以及管道的位移变形，就可以选择刚性防水套管。

二、建筑给排水工程中防水套管施工工艺

不同防水套管的选用，其经济性也有所不同。在工程应用中，要根据实际情况，进行全面的技术、经济比较，合理选用适合不同工程部位的防水套管类型，做好防水套管的安装质量控制，消除渗漏隐患，才能有效避免弊病的发生，使工程取得更好的经济效益，确保建筑的良好使用功能。

1、刚性防水套管

刚性防水套管是钢管外加翼环(钢板做的环形套在钢管上)，装于墙内(多为混凝土墙)，用于一般管道穿墙，利于墙体的防水，而柔性防水套管除了外部翼环，内部还有档圈之类的，法兰内丝，有成套卖的，也可自己加工，用于有减震需要的管路，如和水泵连接的管道穿墙时。施工准备→下料→除锈、防腐→按照设计要求的几何尺寸，找准位置，安装定位→做好套管的固定和封堵工作→管道安装→管道与套管之间的缝隙处理→潮湿养护。

在管道之间的缝隙处理时，一定要控制质量，避免出现渗漏，监理人员要做好这个位置的验收工作，以保证施工质量。在施工中可以首先填打油麻，其长度控制为套管长度的1/3，再用捻凿将石棉水泥嵌填打实，对用于饮用水池的防水套管在迎水面嵌填无毒密封膏。

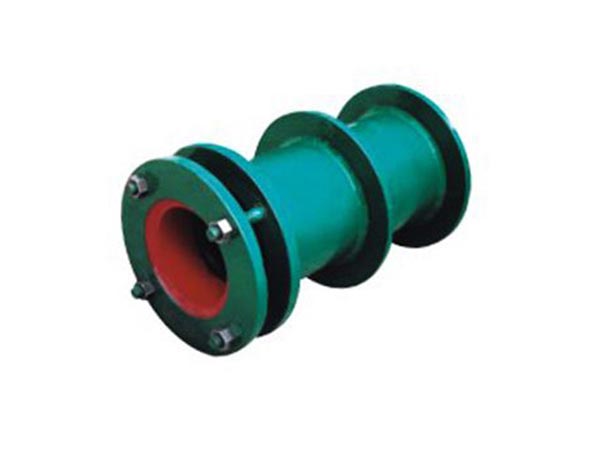

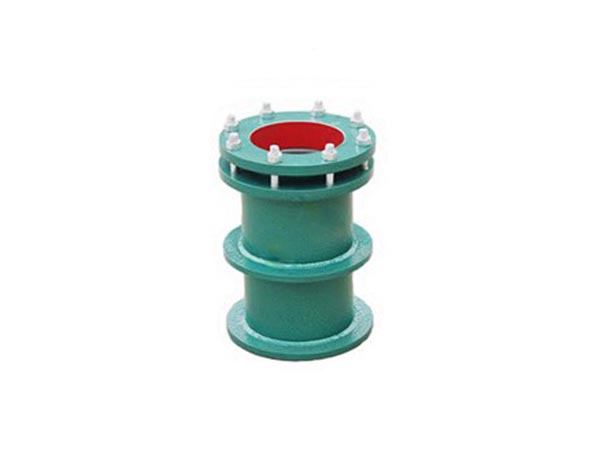

2、柔性防水套管

柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件，一般生产企业是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。柔性防水套管穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，需要将套管一次凝固于墙内;柔性防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位。施工准备→下料制作(包括挡圈的制作)→除锈、防腐→安装定位(按设计要求的几何尺寸，找准位置，准确定位)→固定套管并堵好套管→安装管道→管道与套管之间的缝隙处理。

在施工中要注意：防水套管的安装位置应尽量避开沉降缝、伸缩缝或两个较近距离的建筑物;套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇筑范围应比翼环直径大200mm，而且需要将套管一次浇筑在墙内;高官穿墙处混凝土墙厚不应小于300mm，否则应使墙壁一般加厚或两边加厚，加厚部分的直径至少应比翼环直径大200mm。

3、防水套管制作

给排水防水套管施工前，施工人员应该认真熟悉图纸，熟悉与防水套管施工相关的规范，适时组织建设单位、设计单位和监理单位进行图纸会审工作，在施工前发现图纸中的问题，项目管理人员要及时组织编写施工方案，保证所有的施工严格按照施工方案进行，合理组织施工人员进场，进行相关施工的操作人员应该持有相应的施工资格证书。

防水套管制作过程中，要严格按照下料表制作，保证防水套管的规格、尺寸、长度和型号以及防水翼环、法兰压盖的直径、厚度满足设计要求;要严格控制防水翼环的焊接质量，保证不出现漏焊，或针眼孔洞等质量问题;在套管和防水翼环制作完成后，需要对其做除锈和防腐处理;在制作完成后，需要检查柔性防水套管内挡圈的制作质量，保证挡圈的尺寸、规格等均符合规范和设计要求。

4、防水套管的安装

在防水套管安装过程中，施工人员一定要按照图纸严格进行施工，保证防水套管的坐标、标高安装准确，防水套管一旦安装出现问题，将直接影响到的防渗漏性能。在混凝土浇筑时，一并将防水套管浇筑在其内。

5、缝隙处理

在管道穿越套管时，需要做好缝隙填料，一般采用油麻填充，填充完毕后，需要懂捻凿填打密实，当油麻的直径为1.5倍的接口环向间隙时，填打油麻时，后两面同时填打;在浇捣混凝土时，选用石棉水泥，其配合比要满足规范要求，且搅拌均匀，保证搅拌好的水泥在初凝完成前使用完;水池上的防水套管，其迎水面嵌填无毒密封膏，嵌填前应清除缝内锈蚀、漆皮及污物，保证嵌填部位的清洁;当管道穿越套管时，其环向间隙应均匀，柔性防水套管法兰和法兰压盖轴线应同心。

三、结束语

​综上所述，随着我国经济快速发展，各个城市都在修建高层或超高层建筑，为了提高这些建筑的利用空间，设计人员会将管道干管、水池、水泵房集中设置在地下室，此时会出现管道穿越楼面屋面以及各种墙面的情况，这就需要设计人员做好地下室外墙的防水套管的安装和套管与管道之间的缝隙处理。如果处理的不够好，就会造成建筑物外观的破坏，同时会引起管道的渗水。而防水套管能有效的预防渗漏现象的发生，因此在建筑给排水工程中被广泛的应用。
