防水套管的制作检验与安装

文章来源:永旺防水套管 作者:防水套管 发布时间:2018-12-24 09:24:31 浏览次数:

一、刚性防水套管制作

1)刚性防水套管的制作材料:钢管、钢板等。

2)根据预留套管图(位置、标高、管径、长度),选用比管道大两号的钢管做刚性防水套管的本体,进行下料;在钢套管外圈的中间部位焊接一翼环,翼环的直径要比钢套管的外径至少大100mm(翼环所用钢板的厚度不能低于IOmm)。而且,翼环的中心应与钢套管的中心重合,再在钢套管的里圈焊接一挡圈。挡圈的高度以能穿过要安装的管道为宜,挡圈应首尾相连,不能断开。翼环和挡圈与钢套管焊接时,应双面焊接,焊缝饱满、无气孔、无咬边、不漏水。

3)套管两端打磨光滑后待用。

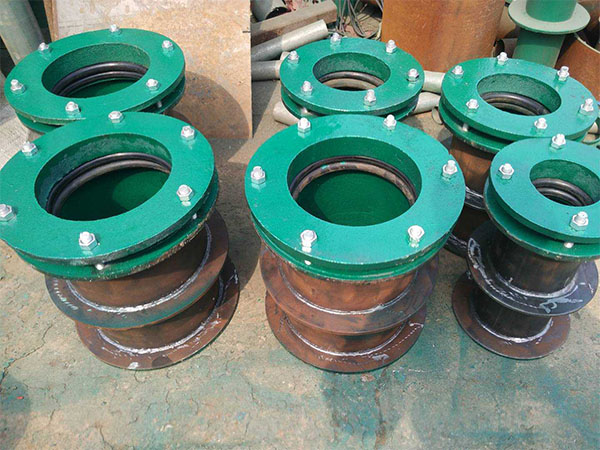

防水套管

二、柔性防水套管:购置成品防水套管即可柔性防水套管的检验。现在市场上有成品的柔性防水套管,进场后对其进行严格的验收即可。

主要验收的内容有:

1)管径的大小是否符合设计要求和施工规范规定;

2)翼环和挡圈的高度和厚度是否达到标准图集的要求,焊接是否为双面焊接,是否有焊接不严密的地方;

3)胶圈的大小是否合适,胶圈的材质是否是橡胶产品(胶圈应不是由再生橡胶制成);

4)是否已经防腐;

5)法兰与套管是否配套;

6)柔性防水套管的长度是否与墙体的厚度相适宜。

三、套管安装

1、墙体防水套管安装

土建钢筋绑扎完调整好后,安装人员开始安装套管,施工人员应根据预留套管图在地面上画出套管的位置,并且在地面上明显的部位标明套管的安装标高,然后,一人在上面吊下一个线坠,使线坠与已画好的位置线重合,根据土建提供的水平基准线,算出套管的中心距基准线的高度,然后放置套管。套管要安装牢固,不能有任何的移位,防水套管断面平整;放置套管时,不能随便乱剪乱割土建墙体钢筋,若需要断筋时要通过结构专业,结构专业同意后方可进行施工,同时在断筋处进行正确的钢筋加固;不能乱裁乱砸墙体结构钢筋,固定时在套管两端用“井”字附加筋(中l6螺纹钢)与土建的结构副筋点焊牢固,同时把套管上下相邻的两根横筋与套管两侧的3根—4根立筋的“十”字相交点电焊焊死,以防止套管太重而发生下沉,从而造成套管标高的偏差;安装完成后,应进行验收确保合格。在土建模板施工时,需要有人看管,防止因不好合模板,而将安装好的套管拆除。提醒土建施工人员,重点注意模板的密封性要好,防止在浇筑混凝土时出现跑浆漏浆。在放置套管时,如果是排水管,应设置与排水管坡度相同的坡,并且坡向室外;如果是采暖管,应设置与采暖管坡度一致的坡。柔性防水套管的方向,应该将带有法兰的这一端面预留在室内,便于安装和维修。

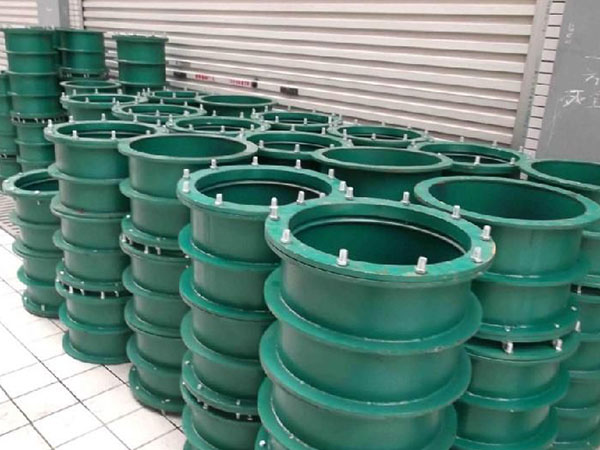

防水套管

2、顶板防水套管安装

1)顶板防水套管的制作与穿墙防水套管的做法有一点区别就是翼环的位置,顶板预留的防水套管的翼环应焊接在混凝土顶板的中间。穿顶板的防水套管与土建结构一起施工,直接预埋到位。

2)顶板模支好后,确定防水套管的定位,在防水套管的安装位置上用与模板有明显区别的油漆在模板上画出“十”字标记,十字交叉线的中心就是防水套管的中心,放置套管时使套管中心线与“十”字中心重合,并用“井”字附加筋与结构钢筋点焊牢固;防止在混凝土浇筑时,出现移位。

3)套管顶部应高出成品板面(混凝土厚+保温层厚+找平层厚+防水层厚等)200mm,套管底部与楼板底平齐。

4)在做防水前,穿顶板的排水管道要求施工完毕,然后将套管与管道的间隙封堵严密。
